Creo9.0电脑版是一款非常专业的三维制图软件,这款软件的功能非常的强大,界面也非常的简洁,用户能够对都有购买一目了然,还能帮助用户轻松用于制造,设计,研发等领域,能够极大的简化和加快用户的日常工作,感兴趣或者有需要的小伙伴就快来kk网站下载体验一下吧。
PTC Creo 9.0 使用方法
PS：切勿放在中文目录下，尽量放在硬盘根目录下
1. 解压压缩文件，选择“解压到当前文件夹”。
2.生成许可证文件
在Creo 9.0.1.0\Parametric\LICENSE文件夹中 双击【FillLicense.bat】程序自动生成PTC_D_SSQ.dat许可证文件
3.进入 X:\Creo 9.0.1.0\Parametric\bin 文件夹，这里X是你解压的盘，我这是建议使用D盘

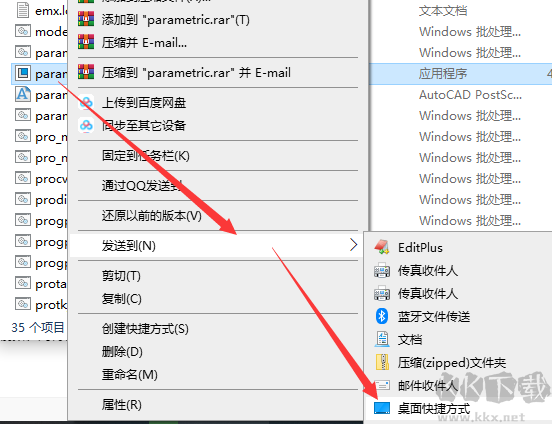

4、 将 parametric.exe 创建桌面快捷方式。
Creo Parametric的运行目录:x:\Creo 9.0.1.0\Parametric\bin\parametric.exe (X代表你的任意盘)，将其右键发送至桌面即可

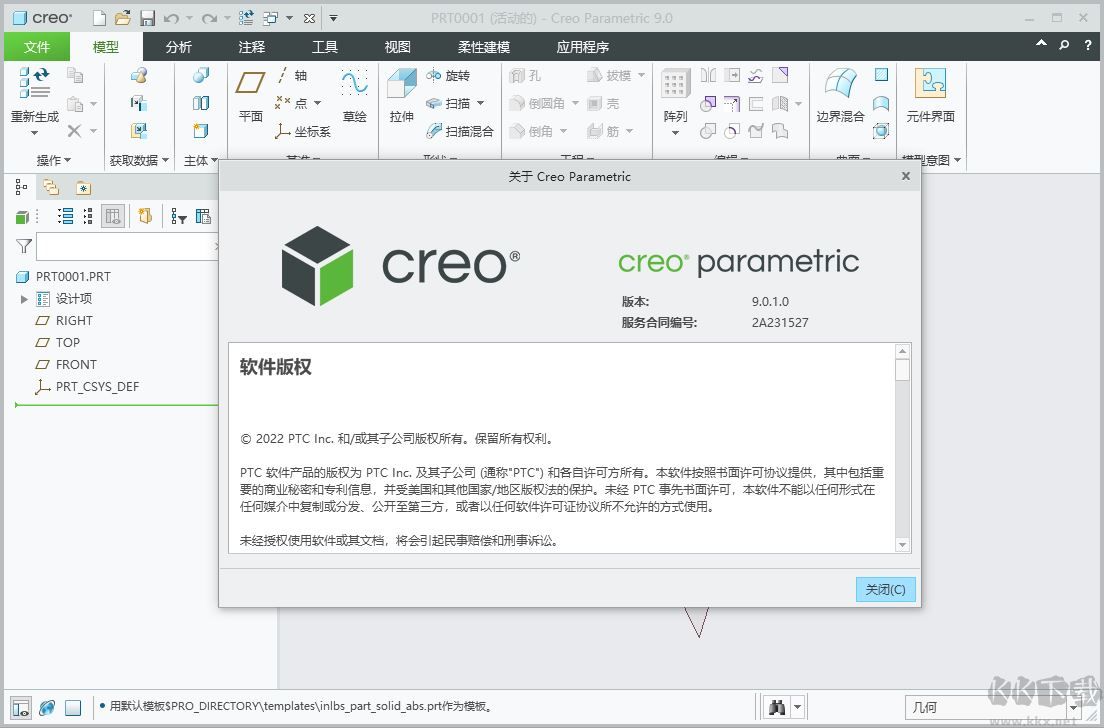

5、 打开parametric.exe程序即可使用
CreoProe中文版使用教程
1、拉伸(extrude)
Insert(插入)→ extrude(拉伸)→ define(定义，选择草绘平面)→ extrude as solid(一般默认创建实体)或 extrude as surface(创建曲面)
extrude from sketch plane by a specified depth(盲孔，将截面以指定深度值按一个方向伸)
extrude on both sides of sketch plane by half the specified depth value in each direction(对称，以基准面为对称面，将截面按指定深度值的一半两边同时拉伸)
extrude up to next surface(到下一个，在第一个方向上，拉伸截面至下一曲面，此时特征在到达第一个曲面时将终止)
extrude to intersect with all surface(穿透，在第一个方向上，拉伸截面使其与所有曲面相交，直至到达最后一个曲面)
extrude to intersect with selected surface(穿至，在第一个方向上，拉伸截面使其与选定曲面相交，终止曲面可以是一个或几个曲面组成的面组，也可以是点、线、面等几何特征) extrude to selected point, curve, plane or surface(到选定项，将截面拉伸至一个选定点、曲线、平面或曲面)
ps:基准平面不能用作终止曲面，拉伸操作后一般有个预览视图，此视图并非最终效果图，必须点击确定后，才能看到真正的拉伸效果
2、旋转(revolve)
Insert(插入)→ revolve(旋转)→ define(定义，选择草绘平面)→ revolve as solid(一般默认创建实体)或 revolve as surface(创建曲面)
revolve from sketch plane by a specified angle value(从草绘平面以指定的角度值旋面)revolve on both sides of sketch plane by half the specified angle value in each direction(在草绘平面的两个方向上，以指定角度值的一半在草绘平面上旋转截面)
revolve to selected point, plane or surface(旋转截面至一选定点、平面或曲面)
ps：最好有且只有一条对称轴或旋转轴(旋转轴一般取坐标轴，M60版本必须是几何中心线，有些版本为中心线)。在旋转轴上的直线只能是单线段(直线)，不能是多线段构成的直线链。可以旋转封闭线框成实体或曲面，也可以旋转直线成曲面
3、扫描(sweep)
扫描就是截面沿着轨迹线移动，扫略形成实体或曲面。
Insert(插入)→ sweep(扫描)→ protrusion(伸出项)或cut(切口)→ select trajector(选择已绘制好的轨迹线)或 sketch trajectory(草绘轨迹线)→ done(完成)→ start point(选择起点)→ Accept(接受)→ okay → 系统自动转到二维视图绘制扫描截面(虚点(叉标记)为轨迹端点，两条虚线相交构成的平面为草绘平面)→ 确定 → 选择端面融合方式(在扫描(sweep)操控面板上的 properties(属性)选项里可以改变端面融合方式，free end为固定轨迹扫描，扫描接触面不会融合;merge end 为扫描接触面自动融合，但接触面必须是实体上的面，不能为曲面)→ ok
ps：扫描只有一条轨迹，该轨迹可以是单个直线段也可以是chain(直线链)、curve chain (曲线链)，扫描截面与轨迹始终垂直，截面必须封闭且必须绘制在基准面或实体曲面加一个参考上
4、实体化(solidify)
1、填充实体：先用拉伸或旋转创建一个曲面(组)，再点选edit → solidify → 点选操控面板上的 fills volume delimited by quilt with solid material 按钮 → 选择面组(quilt)→ 点选切割方向
2、修剪实体：先用拉伸或旋转创建一个曲面(组)，再点选edit → solidify → 点选操控面板上的 removes material inside or outside quilt 按钮→ 选择面组(quilt)→ 点选切割方向
3、曲面上的黄色箭头代表要填充或修剪的方向，用曲面修剪实体，所修剪的部分必须是曲面一侧,且曲面必须超出你要裁剪实体的范围
PTC Creo 9.0 新功能
如何使用Ally技术使组合有效的环境CAD是：
此功能可以在软件提供的环境中以相同格式使用来自 CAD 的数据。
在需要且无需任何特殊设置等情况下，现成的数据可用于 Creo 转换工程中使用的数据。
需要改变计划的整个部分是......只有需要改变的相同部分才成为。
CAD 支持的设计工具的技术盟友：
无需任何附加软件等文件，SolidWorks 软件即可。在 Creo open 环境中直接使用 CATIA 和 NXTM，无需任何附加软件。
无需任何额外的软件等文件，软件，SolidWorks，和...，CATIA 等，NX 等，Solid Edge 和 Autodesk to Environment 应用程序，进入。
PTC 每年都会更新其 CAD 软件，因为您面临的挑战每年都在演变。 Creo 9 是关于客户驱动的增强功能、加速创新、增强协作和用事实代替假设的工具。以下是我们很高兴为您带来的功能 - 以及我们认为您会很高兴使用的功能。
可用性和生产力
模型树管理从未如此简单，新的分割曲面功能为 MBD、模拟、几何创建和外观分配提供了新的工作流程。 草绘器、多实体、Freestyle 和 ECAD 都得到了改进，以简化和加快您的日常工作。
轻松管理、操作和理解模型树
模型树包括许多更新。
树中的新工具栏提供更快的访问和更清晰的设计意图。
设计树已得到增强，可提供更多上下文和更好的可见性
自定义组中的功能支持分组项目和分组命令。
被子/主体进化树可帮助您了解几何形状的演变，并有助于将其移交给其他工程师。
INSERT 命令简化了以树为中心的设计工作流程和消耗的多实体工作流程。
分割曲面
新的 Divide and Unify 表面功能可用于 MBD(想想语义注释参考)。 它还有助于渲染美学、模拟负载区域、雕刻以及生成设计负载和约束表面。
用于高级曲面处理的简化且功能强大的 Freestyle 画笔
自由式附加包括以下内容：
用于操作控制网格的画笔工具。
基于选定基准平面的镜像功能
人体工程学设计(人体模型和视觉)
人类不是以一种形状或大小出现的。 使用 Creo 9.0，您可以轻松考虑用户的独特性。
定制人体模型尺寸
更高? 更宽的? 自定义 Manikin 尺寸并针对人机交互、安全性、舒适性和可用性优化设计。
增强的 Manikin 操作
这对于评估是否符合安全标准非常有用 用户界面使操作 Manikins 变得更加容易。 您现在还可以识别和分析实际目标和预期目标之间的差距。
改进人体工程学设计的愿景
如果方向盘挡住它，仪表板有什么用? 您现在可以评估视线以确保质量和安全。 非常适合分析相机、显示器和人体模型。
基于模型的定义 (MBD) 和细节改进
Creo 为您提供强大的 MBD 工具，以更少的努力提供更高的清晰度。 MBD 符号现在符合最新的 ASME/ISO 标准，为下游用户提供更多信息。新的焊接符号和绘图填充图案使细节更容易。仔细看看：
符号现代化
定义将在 MBD 中的符号实例上公开哪些参数。
使用自动创建的焊接符号参数进行更好的沟通。
使用自动创建的表面粗糙度参数保持最新状态——自动为符合标准的新符号创建以反映表面粗糙度实例。
GD&T 顾问改进
改进了对详图标准的支持，以提高绘图质量并提高生产力。寻找：
公差特征定义的新详细信息选项卡。
简化了公差特征定义所需的缺失尺寸的创建。
通过交叉突出显示图形和 GD&T Advisor 树之间的注释来提高可用性。
步骤 AP 242 导出增强功能
STEP AP 242 对 MBD 工作至关重要。这就是为什么在 Creo 9 中，我们添加了导出 STEP 242 文件的功能，并在注释注释中添加了其他参考。您还可以导入包含附加参考的 STEP 242 文件。
增强仿真和衍生式设计
成堆的失败原型看起来很糟糕，生意也很糟糕。而是依靠增强的模拟和衍生式设计工具。
Creo Simulation Live
Creo 9 补充说：
Ansys 求解器更新
多物理场支持——热和结构结合。
对流体的晶格特征支持——公式驱动的晶格现在在 CSL 中。
划分表面(表面区域)——将不同的载荷/属性分配给特定的位置或区域。
Creo Ansys Simulation 的增强功能
Ansys 求解器更新
惯性释放——无约束结构模拟;完全依赖于负载(对于航空航天工业尤其重要)。
支撑轴承载荷
模拟查询、过时的探针、研究检查、复制/粘贴多个对象、核心数量。
壳的中表面几何体(而不是数百个节点)。简化和加速分析。
变形的结果控制。
衍生式设计的新功能
对于结构研究，优化您的衍生式设计以最小化质量以达到定义的安全系数下限。
模态优化 - 基于零件的频率响应。
最小化地板基频的质量
最大化目标质量的基频
初始模拟可快速确保研究设置正确。
现在可以使用代表球形接头的约束来执行结构优化。
提示软件 Creo：
- 这个软件，其实是一大堆程序，设计工程，二维和三维等等，仿真等等，数学……包括一个集成版本的应用程序PTC Creo Elements/Pro，它的前一个版本，用 Pro/ENGINEER 的名称提供它。 ProductView.，CoCreate 或 PTC Creo Elements/View and... 行业。
- 软件，强大的数学 PTC Mathcad Prime 那个版本更完整的 PTC Mathcad 也在这个集合中有。
- 还添加了帮助中心。
