Modbus Poll中文版是一款通信专业方面的从业人员使用的行业软件,用户可以使用本软件对各种数据进行全面的显示,以及使用本软件对各种地址格式进行自定义的设置,软件使用拥有一定的专业性,使用界面没有任何广告,对各种功能进行优化处理,方便用户的工作流程进行。

Modbus Poll中文版安装教程

1、在本站下载解压后,双击"ModbusPollSetup64Bit.exe"开始安装

Modbus Poll中文版

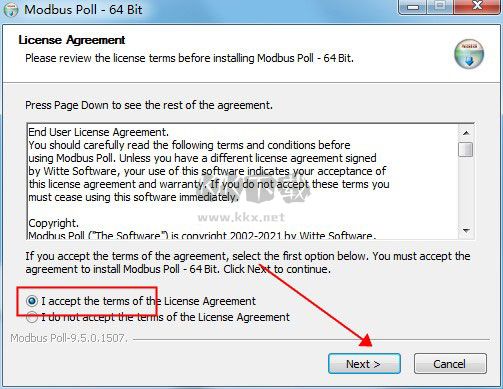

2、勾选I accept接受协议

Modbus Poll中文版

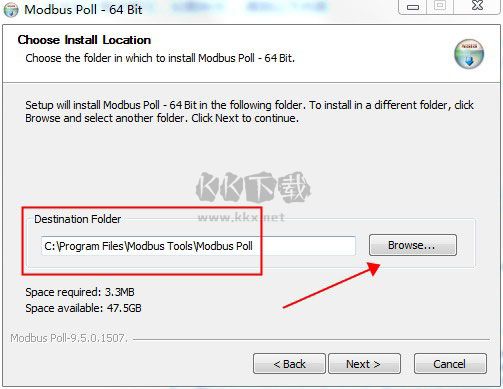

3、系统默认安装在C盘,单击Browse可自定义选择安装路径

Modbus Poll中文版

4、Install开始安装

Modbus Poll中文版

5、安装完成,Finish退出安装向导

Modbus Poll中文版

6、运行程序,点击Connection -> Quick Connect

Modbus Poll中文版

7、将key文本中的注册信息复制到软件内

Modbus Poll中文版

8、至此,软件破解成功,所有功能均已解锁。以上便是Modbus Polll破解版全部内容

Modbus Poll中文版

Modbus Poll中文版使用教程

1、首先打开页面后我们需要进行连接及设置 Connection——Concection Setup ,这里设置好需要的参数;

2、设置从机的参数 Setup-----Slave Definition;

Modbus Poll中文版

3、使用工具栏的 "Display--Communication Traffic”按钮,可以显示出当前发送命令和接受的数据;

Modbus Poll中文版

Modbus Poll中文版使用说明

1.数据显示方式设置

默认情况下,寄存器数据的显示方式为Signed方式(16进制无符号二进制),数据范围为范围为-32768——32767。如果用户要以其他数值方式显示,可以通过菜单“Display”进行选择设

2.地址格式设置

Modbus Slave默认使用PLC地址,“Display”菜单中“PLC Addresses(Base 1)”为默认选中状态,默认寄存器的起始地址为1开始,此点与MCGS的串口和TCP数据转发

驱动是相同的。如果测试时需要设置起始地址为0开始,可选择“Protocol Addresses(Base 0)”。一般情况下使用默认PLC地址即可

二、连接

1.点击菜单“Connection”中“Connect.. F3”进行连接

2.弹出连接对话框

其中:

Port1,表示使用的串口(COM1),根据实际情况选择不同的串口或者TCP/IP进行连接

Mode,表示协议模式,使用串口时有效;使用TCP/IP时自动为TCP模式

Respones Timeout,表示读取超时时间,从站在超时时间内没有返回数据,则认为通讯失败

Delay Between Polls,每次扫描的最小间隔时间,默认为10ms

Remote Server,表示TCP/IP模式时的终端从站设备的网络设置。

IP Address,表示TCP/IP模式时从站IP地址

Port,表示TCP模式时从站网络端口

用户可根据需要对参数进行设置,默认为:串口1,波特率9600,数据位8位,无校验位,1位停止位。确认设置后点击“OK”按钮即可

3.此时主窗口将显示读取寄存器的相关信息

其中:

Tx = 4: 表示向主站发送数据帧次数,图中为4次

Error = 0:表示通讯错误次数,图中为0次

ID = 1:表示模拟的子设备的设备地址,图中地址为1

F = 03:表示所使用的功能码,图中为03功能码

SR = 1000ms:表示扫描周期

红字部分,表示当前的错误状态,“No Connection”表示未连接状态.

三、寄存器值改变

在主窗口寄存器地址上双击鼠标,弹出修改对话框,在Value输入框中输入值确认即可,范围为-32768——32767

其中:

Slave:为要访问的Modbus从站的地址,对应主画面中的ID值,默认为1

Address:为当前操作的寄存器的地址。图中为对寄存器30002操作

Use Function:为所使用的功能码,可以选择06或16功能码进行写入

四、查看通讯数据帧

点击“Display”菜单中的“Communication…”,可以调出串口收发数据帧监视信息对话框,用来查看分析收发的数据帧

其中:

前6位为数据帧的序号

Rx:表示接收数据帧

Tx: 表示发送数据帧

五、断开连接

点击“Disconnect F4”即可断开连接结束测试,此时主窗口中出现红色的“No Connection”表示未连接状态

Modbus Poll中文版功能

一、标准、开放,用户可以免费、放心地使用这个协议,不需要交纳许可证费,也不会侵犯知识产权。目前,支持我们的厂家超过400家,支持这个的产品超过600种

二、可以支持多种电气接口,如RS-232、RS-485等,还可以在各种介质上传送,如双绞线、光纤、无线等

三、软件的帧格式简单、紧凑,通俗易懂。用户使用容易,厂商开发简单

四、其他特点:

在软件网络上传输

1、标准的Modbus口是使用一RS-232C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。控制器能直接或经由Modem组网

2、控制器通信使用主—从技术,即仅一设备(主设备)能初始化传输(查询)。其它设备(从设备)根据主设备查询提供的数据作出相应反应。典型的主设备:主机和可编程仪表。典型的从设备:可编程控制器

3、主设备可单独和从设备通信,也能以 广播 方式和所有从设备通信。如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域

4、从设备回应消息也由这个协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。如果在消息接收过程中发生一错误,或从设备不能执行其命令,从设备将建立一错误消息并把它作为回应发送出去

Modbus Poll中文版评测

用于模拟Modbus主设备的容量和性能,Modbus主设备是建立在Modbus串行通信协议。这对于大范围的工业自动化应用,如PLC或SCADA中使用的应用。如前所述,每个相应的从器件都会打开一个具有不同规格的新窗口,便于跟踪每个器件。

尽管是一个演示版本,你可以享受它全面的协议支持。来自行业标准远程终端设备连接到UDP/IP上的ASCII,这种协议支持范围允许您模拟不同的条件和设置。它还带有一个OLE自动化能够轻松地将记录日志提取到微软优越试算表通过宏编程。它还支持不同的数据格式。

然而,在这个试用版中,您有一个时间限制。每个会话限于一个10分钟连接计时器。之后,它会断开连接,你必须重新启动应用程序。此外,还有学习曲线到这个应用程序。Modbus协议的新用户可能需要一些时间来适应这个界面,特别是因为没有实际的硬件,它会感觉不同。
