CAXA电子图板电脑版是一款非常专业好用的CAD制图软件,这款软件的功能非常的强大,用户能够利用这款软件快速的直接打开,编辑,存储各种版本的DWG文档,致力为用户的设计绘图工作带来更加流畅,自如的使用体验,感兴趣或者有需要的小伙伴就快来kk网站下载体验一下吧。
caxa cad电子图板免费版详情介绍
caxa cad电子图板 2024是由数码大方公司自主研发打造而成的一款二维CAD绘制软件，该版本体积小巧，专门应用于二维模型的绘制和修改。与知名的AutoCAD相比，虽然软件的功能较少，但相对来说更容易学习，也更符合国人的使用习惯，可以零风险替代各种CAD平台。而且软件具备性能稳定可靠，性价比高、自主可控等特色，拥有着完全的自主产权，并且在多文档、多标准以及交互方式上带来全新体验。
除此之外，caxa cad电子图板 2024采用了全新界面，扁平化交互，其CAXA 2D的界面和功能图标均依据视觉规律和操作习惯精心改良设计，支持4K高清分辨率，在高达200%缩放下都可获得完美交互体验。
另外，caxa cad电子图板 2024拥有多项专利技术，支持中国机械设计的国家标准和使用习惯，通过专业工程绘图、工程标注、标准件库、国标模版、汇总、打印出图等功能，将产品研发、改型设计等工作迅速完成
电子图板综合性能方面的持续优化，对于大图的打开、存储、显示、拾取等操作，undo/Redo性能，动态导航、智能捕捉、编辑修改等处理速度均有业内最高水准的表现，给用户的设计绘图工作带来流畅、自如的感受。欢迎有需要的用户下载体验。
CAXA CAD电子图板最新版软件特色
(1)简洁易用的界面和操作

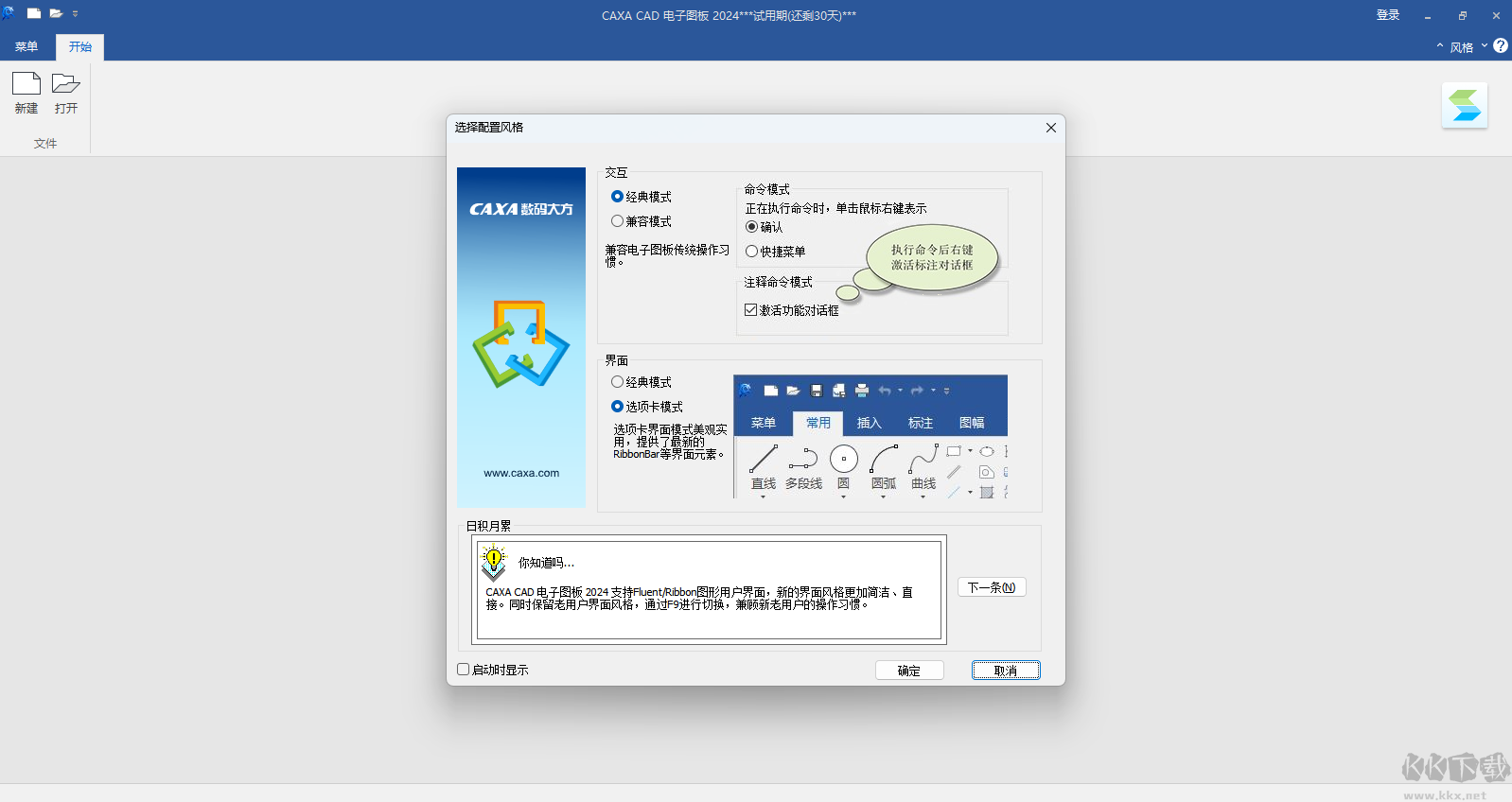

提供三种界面颜色包括蓝色、深灰色、白色;提供经典界面、选项卡方式的界面;属性编辑、图库、设计中心等都可直接在专用面板操作;立即菜单并行操作方式，实时反映用户交互状态，调整交互流程不受交互深度的限制，节省大量的交互时间。
(2)支持最新64位操作系统，提升大图处理性能。
CAXA CAD电子图板支持最新的windows操作系统，也提供了64位版本程序支持更好的大图处理性能。
(3)丰富的图形绘制和编辑功能
提供多种便捷图形绘制功能如直线、圆、圆弧、平行线、中心线、表格等;提供孔/轴、齿轮、公式曲线、样条曲线、局部放大、多边形等复杂图形的快速绘制功能;提供多种图形编辑功能，如平移、镜像、旋转、阵列、裁剪、拉伸，各种圆角、倒角过渡等。
(4)符合最新国标的智能标注和工程标注
一键智能尺寸标注，自动识别标注对象特征，一个命令完成多种类型的标注;提供符合最新制图标准的多种工程标注功能;尺寸标注时可进行公差和各种符号的查询和输入，相关数值和符号位置都可随图形的变化而自动关联，杜绝人为原因导致的错误。
(5)支持多标准绘图
(6)专业的集成组件和二次开发平台
CAXACAD电子图板除了基本的CAD功能外，还提供了PDM集成组件和CRX二次开发接口。其中：PDM集成组件包括浏览和信息处理组件，并提供了通用的集成方案，适用于与各类PDM系统的集成应用;CRX二次开发接口提供了丰富的接口函数、开发实例、开发向导、以及帮助说明。
(7)全面兼容
全面兼容AutoCAD R12-2018版本文件格式，除可以直接打开、保存编辑外，还可进行批量转换;提供专门“兼容模式”，在拾取、键盘和鼠标操作、命令执行等方面匹配AutoCAD用户的使用习惯。

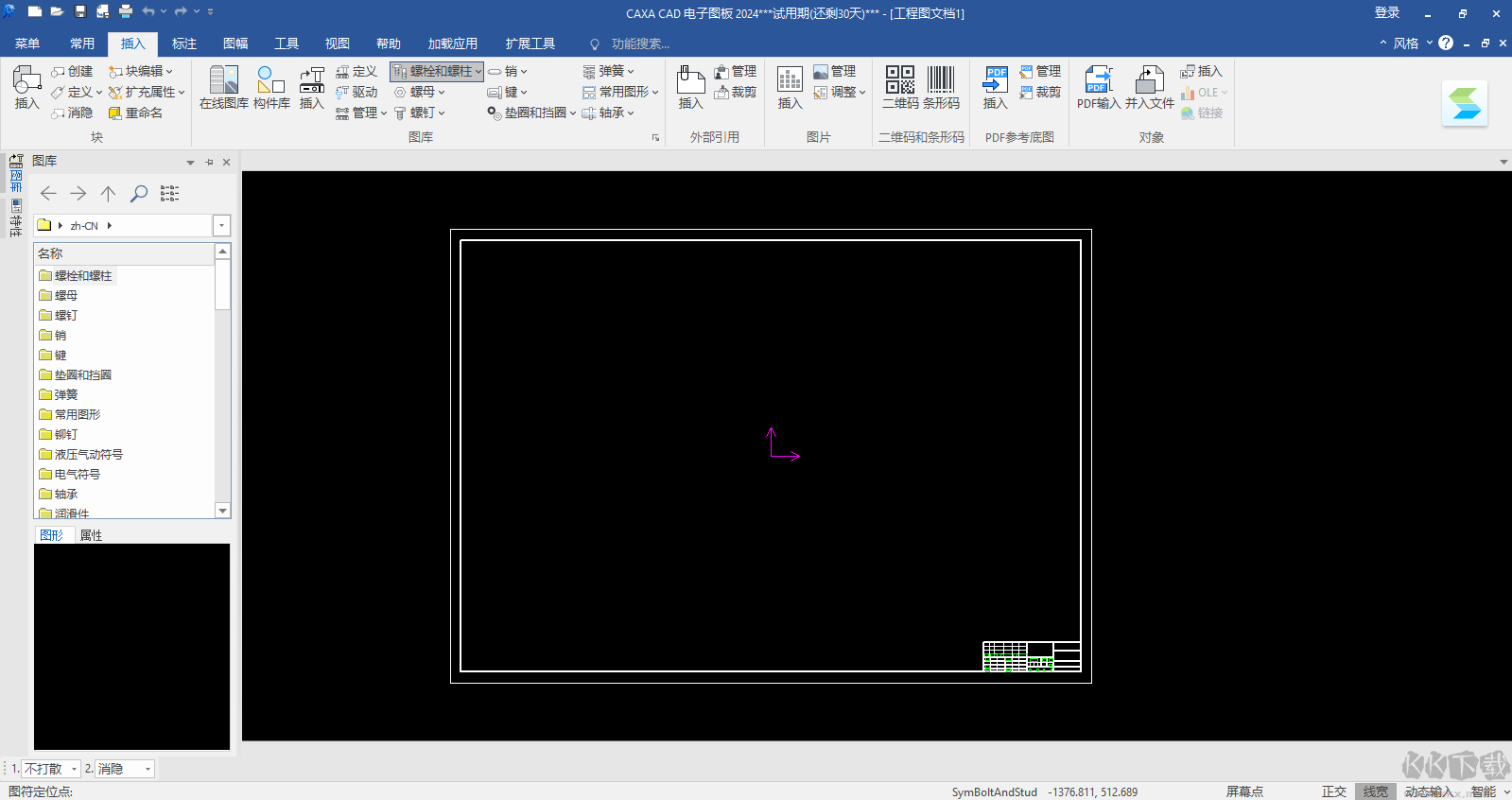

(8)丰富的国标图库和构件库

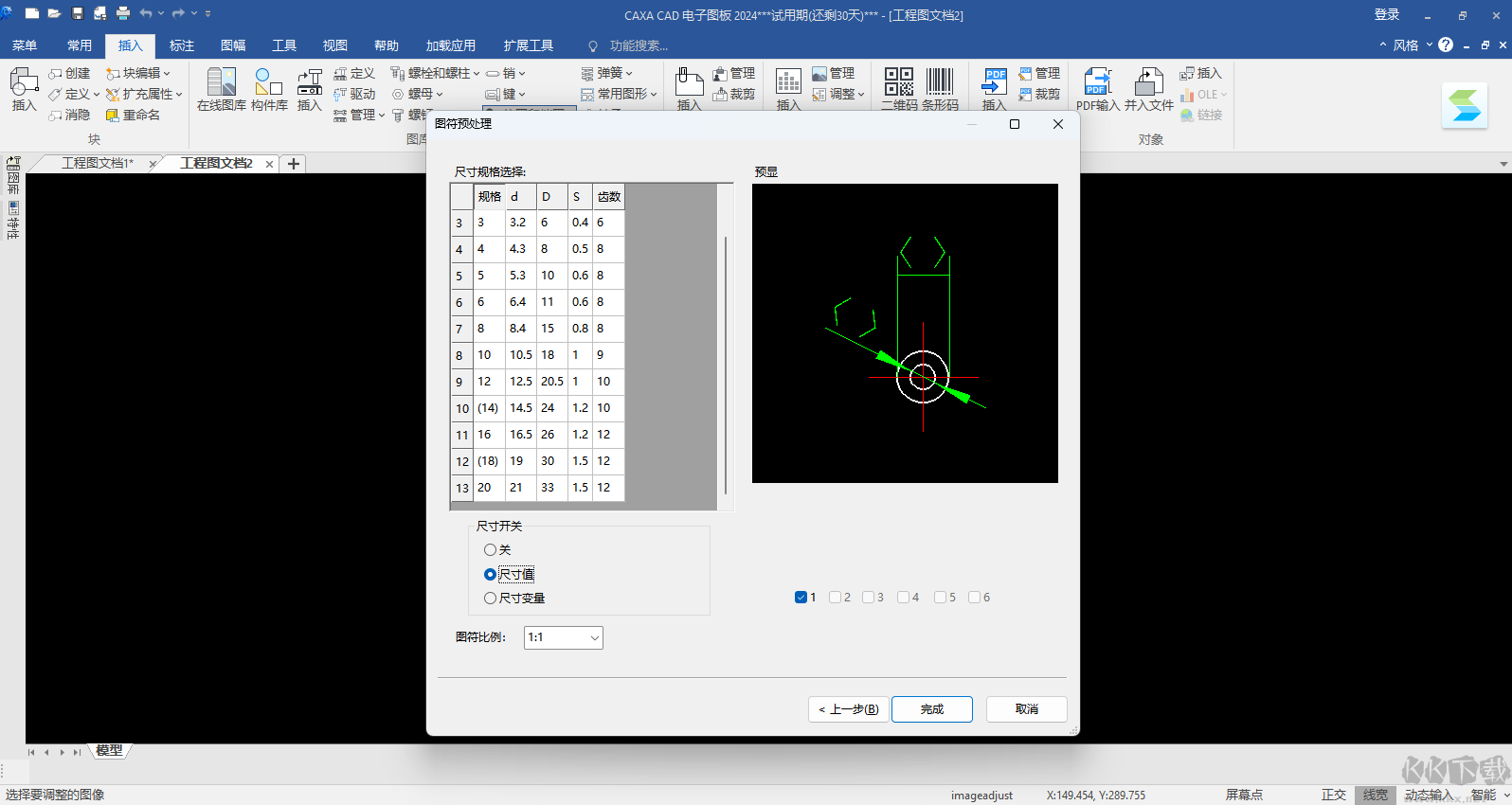

提供符合最新国标的参数化图库，包含50多个大类，4600余种，几十万规格的标准图符，并提供完全开放式的图库管理和定制手段;针对机械设计中频繁出现的构件图形提供完整的构件库。
(9)开放而快捷的图幅功能
提供开放的图纸幅面设置系统，快速设置、填写图纸属性信息;快速生成符合标准的各种样式的零件序号和明细表，并可保持相互关联;用户可根据需求进行绘图模板、图框、标题栏等的自定义，使设计过程标准化。
(10)多种专业工具和模块
文件比较，提高审图效率;
文件检索，快速搜索CAD文件;
将CAD图纸输出为高质量的PDF和图片文件。
文件打包可以将图纸和其中所用到的文件打包为一个zip文件，支持的相关内容包括如字体文件、链接的外部参照或图片文件等;
(11)专业出图和批量排版工具
支持市场上主流的Windows驱动打印机和绘图仪，提供指定打印参数快速打印CAD图纸，打印时提供预览缩放、幅面检查等功能;除单张打印，还提供了自动智能排版、批量打印等多种方式。
(12)支持图纸的云分享和协作。
caxa cad更新日志
CAXA CAD电子图板2024SP1
2024SP1版本包括多项新增功能和改进：
1、支持多图幅绘图
在一个图纸空间中，支持多个图纸幅面并存绘图。不同图幅内的注释性对象、图幅对象均可使用不同的图纸比例。极大提高多图幅应用模式下的绘图效率。
2、增加编组功能
将多个对象创建为一个组对象，选中任意一个组内对象即选中了该编组中的所有对象，并可以像处理单个对象那样移动、复制、旋转和修改特性等操作，提高同类对象的拾取和编辑效率。
3、DWG文件打开性能提升
针对样条、填充、椭圆、圆弧、多段线、外部引用、文字等对象进行专项优化，提高包含这些对象的DWG文件打开速度。
4、提升大图捕捉体验
优化较多对象时，鼠标对特征点的捕捉效率，使捕捉和预显的体验更流畅。
5、多段线显示优化
选中多段线，鼠标点击特性栏中的当前顶点时，界面会在当前顶点显示X，以快速定位顶点位置
6、增加块打散功能
支持将多级嵌套块一步打散为普通非块对象，提升嵌套块的分解操作效率。
7、曲线阵列功能优化
使用曲线阵列命令时，支持通过立即菜单设置“保留源对象”或“删除原对象”。
8、圆弧及椭圆弧功能优化
绘制圆弧、椭圆弧时，新增支持按住Ctrl键可切换弧线反向。
9、云线功能增强
云线功能增加矩形、多边形方式直接绘制，并增加了转换功能，可直线、多段线、圆、圆弧等其他图像对象转换为云线。
10、多段线合并功能优化
编辑多段线时，支持将选中的所有首尾相连的曲线分别合并成完整的多段线，提高复杂图形的合并效率。
11、点、样条功能增强
绘制点、样条时，均支持从剪切板或文件中输入数据。
12、增加重新创建边界功能
双击编辑剖面线、渐变色、填充对象时，支持为这些对象重新创建可以关联的边界。
13、支持中心线自动分层
支持将中心线按自动分层设置生成到所选的图层，包括绘制孔轴、圆、矩形、多段线等对象生成中心线，或已有对象添加中心线。
14、粗糙度标准更新
增加对GBT131-2006的支持，并支持通过标准管理切换当前标准
15、旋转符号标注增强
旋转符号字高之前跟随当前风格，现支持单独设置
16、文字功能增强
编辑文字时，从剪切板粘贴到当前光标位置时，右键菜单支持粘贴为纯文本，使用光标位置当前的文字参数。
此外，编辑属性定义、填写标题栏的文字时，优化了文字编辑器的位置，所见即所得。
17、增加属性定义分解功能
块内属性定义填写了内容，使用“分解属性为文字”分解块，可直接将该内容分解为普通文字。
18、拆分序号功能优化
通过立即菜单选项，能够选项单独拆分出选中序号。
19、明细表功能增强
填写明细表时，可选中任一列进行排序，选中任一行进行上移、下移，相关单元格的内容跟随调整。
也可通过“序号重排”将序号一列重新按照1、2、3…的顺序排序，其他列内容不变。
20、明细表输出功能增强
增加选项控制是否输出隐藏的明细表项。
21、图库内容更新
新增包括锁具、模具、化工行业法兰、船用法兰、压力容器法兰等200多项图符，更新560多项已有图库的数据。
目前图库共计57个大类，5500多项图符。
22、图库功能优化
自定义图符时支持设置默认属性
插入图符时块名称优化
从图库插入非参数化图符到当前图形中，选中图符在特性面板中可直接显示该图符名称。
图库浏览优化
地址栏分级目录可直接点击跳转，也可单击下拉菜单跳转到相应子文件夹。返回父目录时自动定位到之前的所选位置。此外，浏览图库目录时还支持使用鼠标的快捷键前进、返回
23、设计中心功能优化
设计中心中不同类型的内容除支持缩略图模式外，增加了列表显示模式
24、新增支持编辑其他CAD创建的OLE对象
如通过其他CAD创建并插入到Office等文档中的OLE图形，通过配置后可直接双击后启动电子图板编辑图形。
25、支持和其他软件对CAD图形的拷贝
在AutoCAD中复制支持直接粘贴到电子图板中。粘贴到AutoCAD中时，可通过调整CopyAsDwg变量值设置支持的AutoCAD版本。
通过调整CopyCLSID的值，支持将电子图板图形复制为其他CAD的OLE对象到word等软件中。
通过调整CopyGenTmpFile值为1，可将电子图板图形直接复制到solidworks草图中使用。
26、打印支持打印区域
打印时支持设置可打印区域范围：
27、智能打印功能增强
进行智能打印时，如果选择输出为PDF文件，可通过选项将所有图形输出多页到一个PDF中。
28、PDF输入支持多页
输入PDF文件时，可以按住ctrl，依次选择多页一次输入到当前图形中。
29、PDF输出增强
使用EXB TO PDF打印机输出PDF时，新增多项功能：
支持"字体作为填充"，勾选后文字将作为几何图形打印到PDF文件中
增加PDFSHX选项，支持设置使用SHX字体输出PDF后的行为
使用的字体数据支持以子集的方式嵌入到PDF文件当中，保证显示的一致性
新增“PDF打印结果在阅读器中显示”控制选项，打印PDF文件后使用默认的阅读器打开
新增“创建图层信息”选项，打印的PDF文件中支持创建元素对应的图层信息
30、优化打印输出图片的效果
提升EXB TO PNG/JPG/TIF打印输出图片的质量。
31、图片功能优化
选中插入的图片后，支持通过增加的中间夹点进行不等比例缩放，将光标悬停到任一夹点上，可以通过弹出的菜单使用该夹点创建裁剪边界或缩放。
此外，优化了图片操作过程的体验，减少卡顿。
32、手绘表格功能增强
支持直接选择块导出表格
33、优化气泡图功能
气泡标注支持直接按Delete删除，其他序号自动重新排序。
34、文件比较功能增强
增加了全新比较模式，重点优化了对DWG文件中几何数据的比较效果。
35、增加布局切换功能
新增“CTAB”命令，支持点选或输入布局名称切换当前绘图空间，提升布局较多时的切换操作效率。
36、文件列表增强
支持设置文件列表中所显示的最近使用文件的个数
37、动态输入夹点悬停显示效果优化
打开动态输入，并且光标悬停在曲线的夹点上时，会以当前夹点为基点显示曲线当前段的信息。
38、自定义功能增强
自定义键盘命令、快捷键命令时，新增搜索功能，可快速查找定位到对应的功能。
39、增加命令行方式设置系统选项
新增命令行方式设置系统选项，可以设置光标状态、选择集模式、文字镜像方式等参数。
目前支持命令包括：CursorSize、BigCursor、WinCursor、DragDelayTime、PICKADD、PickStyle、GroupDisplayMode、MIRRTEXT等。
40、增加重置设置功能
增加独立的CxResetCfg.exe程序，支持将电子图板重置为初始安装状态。使用此程序时建议备份自定义数据如图库、技术要求、模板等，并关闭所有正在运行的电子图板程序。
41、安装时支持多语言包
默认简体、繁体、英文三个语言包全部安装，并支持配置切换当前显示语言。
42、异常时支持自动保存文件
在程序异常时自动保存所有打开文件，减少数据丢失。
43、增加文件存储校检
保存EXB文件后增加校验，及时发现存储错误。
44、EXB浏览器增加打印功能
EXB浏览器中增加“打印”功能，可直接打印打开的EXB文件。
45、其他：
浏览组件支持直接从内存中加载文件，提升文件安全性
解决Win11下画图闪烁等重点兼容性问题
46、工艺图表
增加英文版
模板更新时能够将新增的卡片更新到当前模板，添加续页规则，卡片命名规则
卡片借用时支持图片的借用
在自动换行时，如果遇到标点符号则将标点符号压缩至上一行结尾处，避免行首是标点符号
支持打印区间的设置，如：2-5表示第2页到第5页
解决特殊工程符号从知识库插入时乱码的问题
矩形气泡增加底色支持
支持单元格定义时重定位功能，方便修改
尺寸提取时支持选按照尺寸类型排序
支持尺寸序号位置更新功能，当图形修改时，序号能跟随尺寸更新位置
支持根据配置文件，实现未注公差尺寸实际公差值的自动计算，支持通过配置设置默认是否开启
流程图中，支持两行显示
关联关系配置时，配置条件支持复制
优化文字显示机制，使提取的尺寸、直接输入的尺寸等显示大小一致
选择行时支持通过shift键实现多选
增加工艺内容校验功能
数据转换插件中支持cxp转EXCEL
数据转换插件中支持cxp转dwg
数据转换插件中支持尺寸输出，可以转换成下游系统识别格式
增加日期类域定义功能
针对具体单元格，支持计算后数值精度的设置
支持表区多行内容的合并，合并时中间可以支持添加字符，如果为空自动跳过
对单元格域规则定义时，增加条件判断功能，可以将其他单元格内容设置为条件值，实现大于、等于、小于等条件的判断
支持单元格最大数值上限设置，用于单件工时设置等场景
